地埋式變壓器有五大部分構成：鐵芯、繞組、油箱、器身和附件。

鐵芯可分為兩種：卷鐵芯由一定規格的長片卷制而成，疊鐵芯由一定規格的片疊裝而成，鐵芯形成閉合磁路，而且是繞組的安裝骨架。繞組是內部電路和外界電網直接相聯（通過套管和導電桿）是地埋式變壓器的主要部分。由鐵芯和繞組合成一體經過夾裝形成器身。油箱是地埋式變壓器浸油的容器和器身的外殼，又是地埋式變壓器總裝的骨架，起到機械支撐、散熱、冷卻和絕緣保護的作用。

    地埋式變壓器附件主要包括測量裝置、保護裝置、冷卻裝置、調壓裝置和出線裝置五大類。

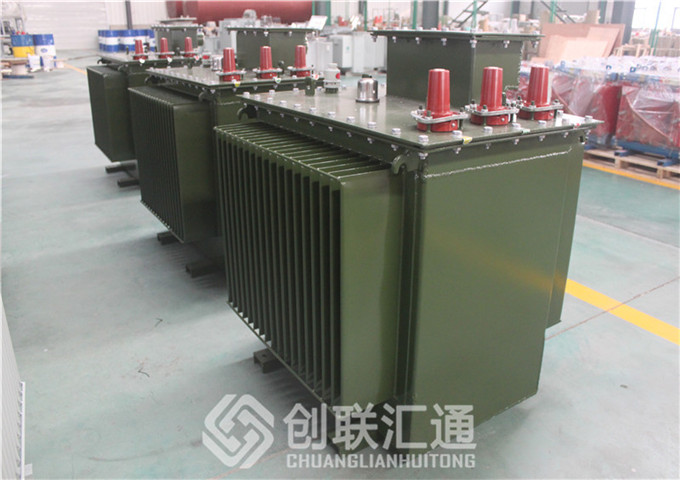

產品圖片

產品參數

地埋變壓器執行標準：
1.GB1094.1.2-1996《電力變壓器》
2.GB1094.3.5-2003《電力變壓器》
3.GB/T6451-1999《三相油浸式變壓器技術參數和要求》
4.GB/T15164-1994《油浸式電力變壓器負載導則》
5.JB/T10544-2006《地下式變壓器》
6.GB/T15164-1994《油漫式電力變壓器負載導則》
7.JB/T10544-2006《地下式變壓器》B.絕緣水平：
L175AC35/AC59.防護等級：IP68
型號：S11/13
額定容量KVA：30；空載損耗W：100/80 ；負載損耗W：630 ；空載電流：2.3
短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：50；空載損耗W：150/110 ；負載損耗W：940 ；空載電流：2.0短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：63；空載損耗W：180/130 ；負載損耗W：1090 ；空載電流：1.9短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：80；空載損耗W：200/150 ；負載損耗W：1310 ；空載電流：1.9短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：100；空載損耗W：240/170 ；負載損耗W：1580 ；空載電流：1.8短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：125；空載損耗W：280/200 ；負載損耗W：1890 ；空載電流：1.7短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：160；空載損耗W：340/240 ；負載損耗W：2310 ；空載電流：1.6短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：200；空載損耗W：400/290 ；負載損耗W：1730 ；空載電流：1.5短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：250；空載損耗W：480/340 ；負載損耗W：3200 ；空載電流：1.4短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：315；空載損耗W：570/410 ；負載損耗W：3800 ；空載電流：1.4短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：400；空載損耗W：570/480 ；負載損耗W：4520 ；空載電流：1.3短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：500；空載損耗W：680/480 ；負載損耗W：5400 ；空載電流：1.2短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：630；空載損耗W：810/570 ；負載損耗W：6200 ；空載電流：1.1短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：800；空載損耗W：980/700 ；負載損耗W：7500 ；空載電流：1.0短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：1000；空載損耗W：1150/830 ；負載損耗W：10300 ；空載電流：1.0短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：1250；空載損耗W：1360/970 ；負載損耗W：12800 ；空載電流：0.9短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
型號：S11/13
額定容量KVA：1600；空載損耗W：1640/1170 ；負載損耗W：14500 ；空載電流：0.8短路抗阻：4；高壓分接范圍：+2*2.5%或-2*2.5%；低壓kV：0.4 ；高壓:6.310；鏈接組標號：Dyn0或Dyn
