干變壓器原理

　　

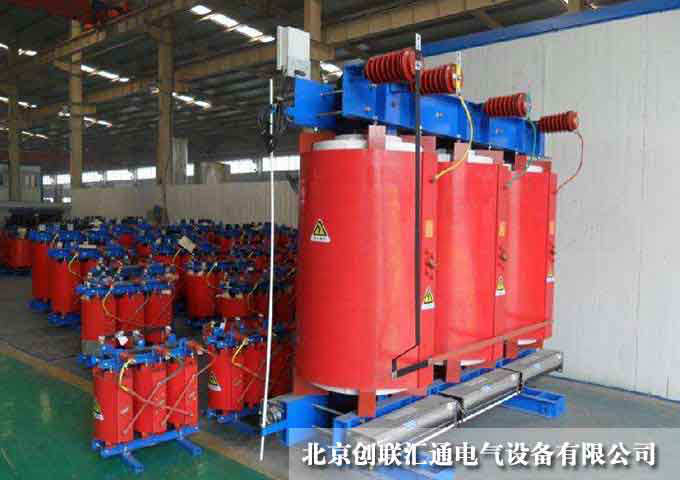

　　干式變壓器，即不依賴其他冷卻介質的自然風冷變壓器。變壓器是一種利用電磁感應原理改變交流電壓的裝置。主要部件是初級線圈，次級線圈和鐵芯（磁芯）。主要功能有：電壓轉換，電流轉換，阻抗變換，隔離，電壓調節（磁飽和變壓器）等。根據應用，可分為：電力變壓器和特種變壓器（電爐更換，整流變換，工頻測試變壓器，穩壓器，礦井變換，音頻變壓器，中頻變壓器，高頻變壓器，沖擊變壓器，儀表）變壓器，電子變壓器，電抗器，變壓器等）。電路符號通常用作數字的開頭。例如：T01，T201等

　　

　　結構特征

　　

　　1.安全，防火，無污染，可直接在負荷中心操作;

　　

　　2，采用內先進技術，機械強度高，短路阻力小，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　

　　4.強制風冷，散熱性能好，過載能力強，容量增大;

　　

　　5.良好的防潮性，適用于高濕度和其他惡劣環境;

　　

　　6.干式變壓器可配備完整的溫度檢測和保護系統。智能信號溫度控制系統可自動檢測和巡檢三相繞組各自的工作溫度，自動啟動和停止風扇，并具有報警，跳閘等功能設置;

　　

　　7.體積小，重量輕，占地面積小，安裝成本低。

　　

　　
干式變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全傾斜接頭，沿硅鋼片接頭方向通過磁通。

　　

　　繞組表格

　　

　　（1）纏繞;

　　

　　（2）環氧樹脂加石英砂填充澆注;

　　

　　（3）玻璃纖維增??強環氧樹脂澆注（即薄絕緣結構）;

　　

　　（4）多股玻璃棉浸漬環氧樹脂纏繞型（通常超過3個因?yàn)樗梢杂行У胤乐節沧?shù)脂的開裂并提高設備的可靠性）。

　　

　　高壓繞組

　　

　　通常采用多層圓柱形或多層分段結構。

　　

　　形成

　　

　　1.開放式：它是一種常用的形式，它的身體與大氣直接接觸，適合室內比較干燥和清潔（當環境溫度為20度時相對濕度不應超過85％），一般是空氣自我 - 冷卻和空氣冷卻兩種冷卻方法。

　　

　　2.封閉：閥體處于封閉的外殼內，不與大氣直接接觸（密封和散熱不良，主要用于采礦，防爆）。

　　

　　3，鑄造方式：以環氧樹脂或其他樹脂為主要絕緣材料鑄造，結構簡單，體積小，適用于容量較小的變壓器。

　　

　　特色結構

　　

　　折疊式溫控系統

　　

　　干式變壓器的安全運行及其使用壽命在很大程度上取決于變壓器繞組絕緣的安全可靠性。

　　

　　折疊冷卻方式

　　

　　干式變壓器冷卻方式分為自然風冷（AN）和強制風冷（AF）。當自然風冷時，變壓器可以在額定容量下連續運行很長時間。強制風冷時，變壓器輸出容量可提高50％。適用于間歇性過載運行或緊急事故過載運行;由于過載時負載電壓和負載電壓升高，處于非經濟運行狀態，因此不應進行連續連續過載運行。

　　

　　五

　　

　　工作環境

　　

　　（°C），相對濕度<70％;

　　

　　2.海拔高度：不超過2500米;

　　

　　3.避免暴露在雨水，潮濕，高溫，高溫或陽光直射下。散熱孔與周圍物體的距離不應小于

　　

　　4.防止在腐蝕性液體或有許多氣體，灰塵，導電纖維或金屬細粉的地方工作;

　　

　　5.防止在振動或電磁干擾場所工作;

　　

　　6.避免長期倒置儲存和運輸，不能受到強烈沖擊。
